MPH系列圓錐式破碎機

MPH系列圓錐破碎機的優勢技術在于將更高的轉速與沖程結合，從而使MPH系列圓錐破碎機的額定功率和通過能力大大提高，成為相同規格中生產能力較大的破碎機。 MPH系列圓錐破碎機的破碎技術能夠用較少較小的設備，在更小的空間得到更高的產量。 MPH系列圓錐破碎機獨特的顆粒間層壓破碎作用原理使粒級更為均勻，用于生產石料，產品形狀整齊，從而提高產品價值，達到更好的多破少磨的效果。MPH系列圓錐破碎機能夠在恒定排料口下進行生產，提高了整個生產過程的穩定性。此外過鐵保護能夠確保破碎機在通過鐵塊以后能夠立即復位，保持穩定的排料口。MPH系列圓錐破碎機能夠以較少的破碎段數，生產更細的產品，降低成本并節約能源。

聯系我們

客服熱線 0512-80606568

產品詳情

▌ 技術參數表

參數	MPH3	MPH4	MPH6	MPH20	MPH30	MPH40	MPH50	MPH80	MPH100	MPH125
最大給料口尺寸	220	252	330	210	269	335	374	378	390	400
破碎重量	13040	19810	33000	10400	15810	23000	33150	120000	153000	160000
電動機功率	250	315	500	132	250	315	400	600	800	900
生產能力（t/h）	94-388	136-555	220-785	93-250	112-436	136-626	170-786	256-1196	600-2400	700-3000

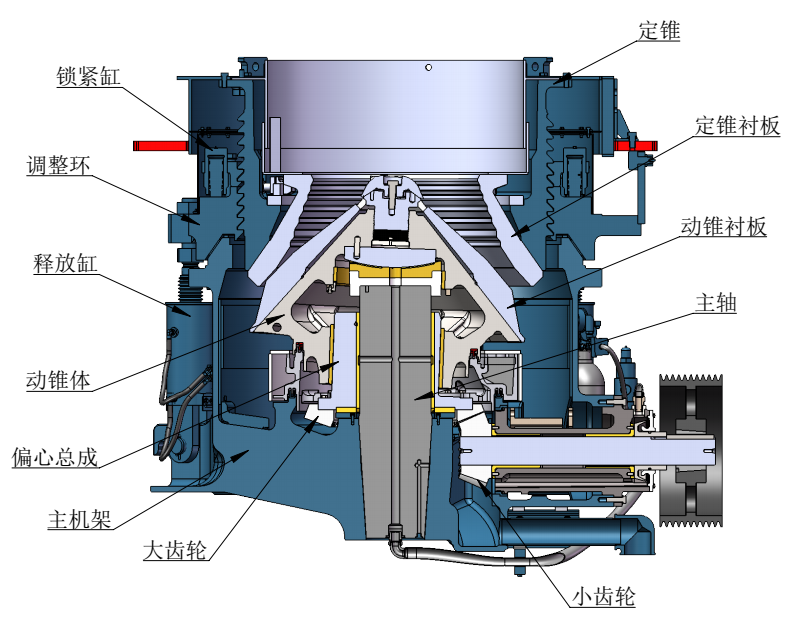

▌ 產品剖面圖

MPH系列圓錐式破碎機

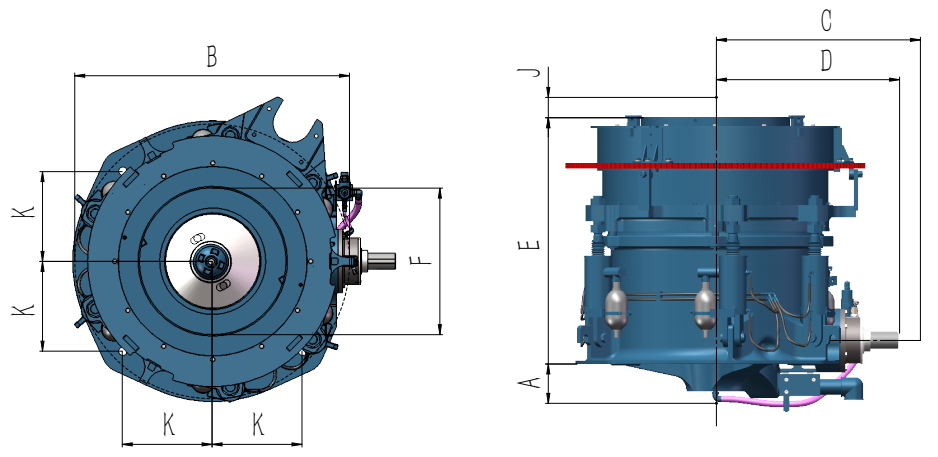

▌ 外形尺寸圖

MPH系列圓錐式破碎機

▌ 產品尺寸表

外形尺寸	MPH20	MPH30	MPH40	MPH50	MPH80
A-至油管底部	297	328	240	425	722
B-調整環最大直徑	1952	2207	2370	2730	3702
C-拆除傳動軸部件所需空間	1840	2020	2470	2650	3450
D-至傳動軸末端	1160	1347	1645	1760	2225
E-至頂部最大高度	1630	1865	2055	2290	3538
F-給料口內徑	914	1078	1308	1535	1863
移出動錐部件所需的空間	2140	2470	2650	3300	4854
移出動錐部件所需的空間	2165	2455	2715	3165	4634
J-清理破碎腔時給料斗的向上移位	70	85	105	125	159
K-地腳螺栓孔的位置	545	660	830	882	1130
主機架排料口的直徑	1240	1470	1726	2040	2420

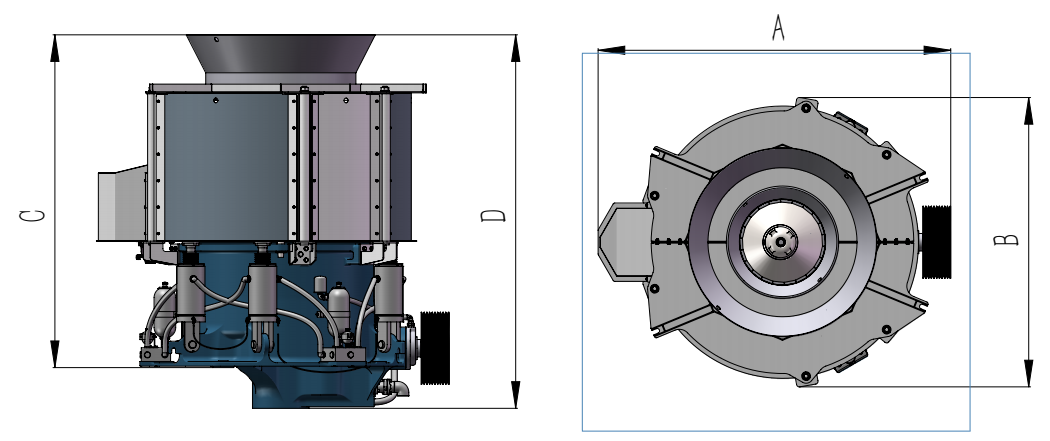

▌ 外形尺寸圖

MPH系列圓錐式破碎機

▌ 產品尺寸表

外形尺寸	MPH3	MPH4	MPH6
A	297	328	425
B	1952	2207	2730
C	1840	2020	2650
D	1160	1347	1760

MPH多缸系列破碎機是利用層壓原理，對物料進行連續擠壓破碎的高性能、重型設計、實時監控液壓潤滑系統的圓錐破碎機。該型破碎機具有高運轉率、大破碎比、高生產率、高細粒級產出率、磨損均勻，運行穩定、備件壽命長磨損小，操作維護方便，液壓調整排礦口、高效過鐵等特點。

▌ 排料口尺寸表

破碎機型號	破碎腔型	標準型		短頭型
		A1-最小排料口	B2-緊邊給料口	A1-最小排料口	B2-緊邊給料口
MPH3	超細/EF	8	18
	細/F	11	95
	中/M	15	156
	粗/C	20	183
	超粗/EC	25	200
MPH4	超細/EF	8	67
	細/F	10	116
	中/M	16	158
	粗/C	25	203
	超粗/EC	28	237
MPH6	超細/EF	9	52
	細/F	13	106
	中/N	20	196
	粗/C	25	279
	超粗/EC	30	328
MPH20	超細/EF			6	10
	細/F	14	95	6	23
	中/M	17	125	8	54
	粗/C	19	185	10	76
	超粗/EC	25	142	-	-
MPH30	超細/EF			6	25
	細/F	13	107	6	22
	中/M	17	150	8	53
	粗/C	20	211	10	77
	超粗/EC	25	233	-	-
MPH40	超細/EF			6	30
	細/F	14	111	6	40
	中/M	20	198	8	52
	粗/C	25	252	10	92
	超粗/EC	30	299	-	-
MPH50	超細/EF			6	35
	細/F	16	133	8	52
	中/M	20	204	10	57
	粗/C	25	286	13	95
	超粗/EC	30	335	-	-
MPH80	細/F	16	219	9	33
	中/M	25	267	10	92
	粗/C	32	297	13	155
	超粗/EC	32	353	-	-

MPH系列圓錐式破碎機

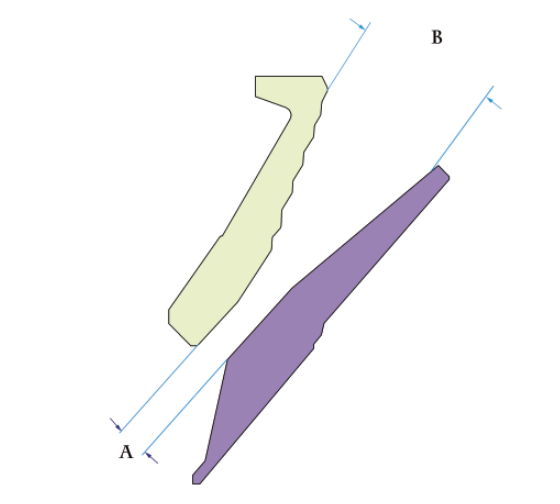

1、最小排料口是指在不引起調整環跳動時所能實現的最小排料口，隨礦石性質和作業條件的不同而改變。

2、”B”是在最小排料口“A”時對應的緊邊給料口。

▌ 生產能力表

緊邊排料口	生產能力（t/h）
緊邊排料口	MPH3	MPH4	MPH6	MPH20	MPH30	MPH40	MPH50	MPH80
8mm	94-120	136-175
10mm	105-145	155-205	220-305	93-122	112-142	136-176	170-223	256-332
13mm	135-185	190-260	275-375	118-151	149-183	185-233	232-287	320-420
16mm	165-215	230-315	330-455	136-180	183-215	221-282	277-350	385-495
19mm	185-245	265-345	375-485	145-192	198-242	255-322	318-395	430-540
22mm	195-265	280-370	415-540	164-203	219-265	270-345	339-422	475-605
25mm	205-275	305-400	435-565	171-222	233-284	292-369	367-456	490-725
32mm	215-305	315-445	445-625	188-237	246-315	323-434	402-533	540-805
38mm	255-345	365-505	515-710	205-250	303-385	364-495	440-610	605-945
45mm	275-388	405-555	565-785		347-436	408-561	511-702	685-1045
51mm						458-626	572-78	780-1196
